☆■☆ 番外地3丁目 FLACTUATOR の製作 ☆■☆


このページから製作記事本体と製作データに飛びます。

製作記事 (pdf) はこちら

【 製作データ 】

回路図(主基板) 回路図(電源) 基板パターン(主基板)* 基板パターン(電源)*

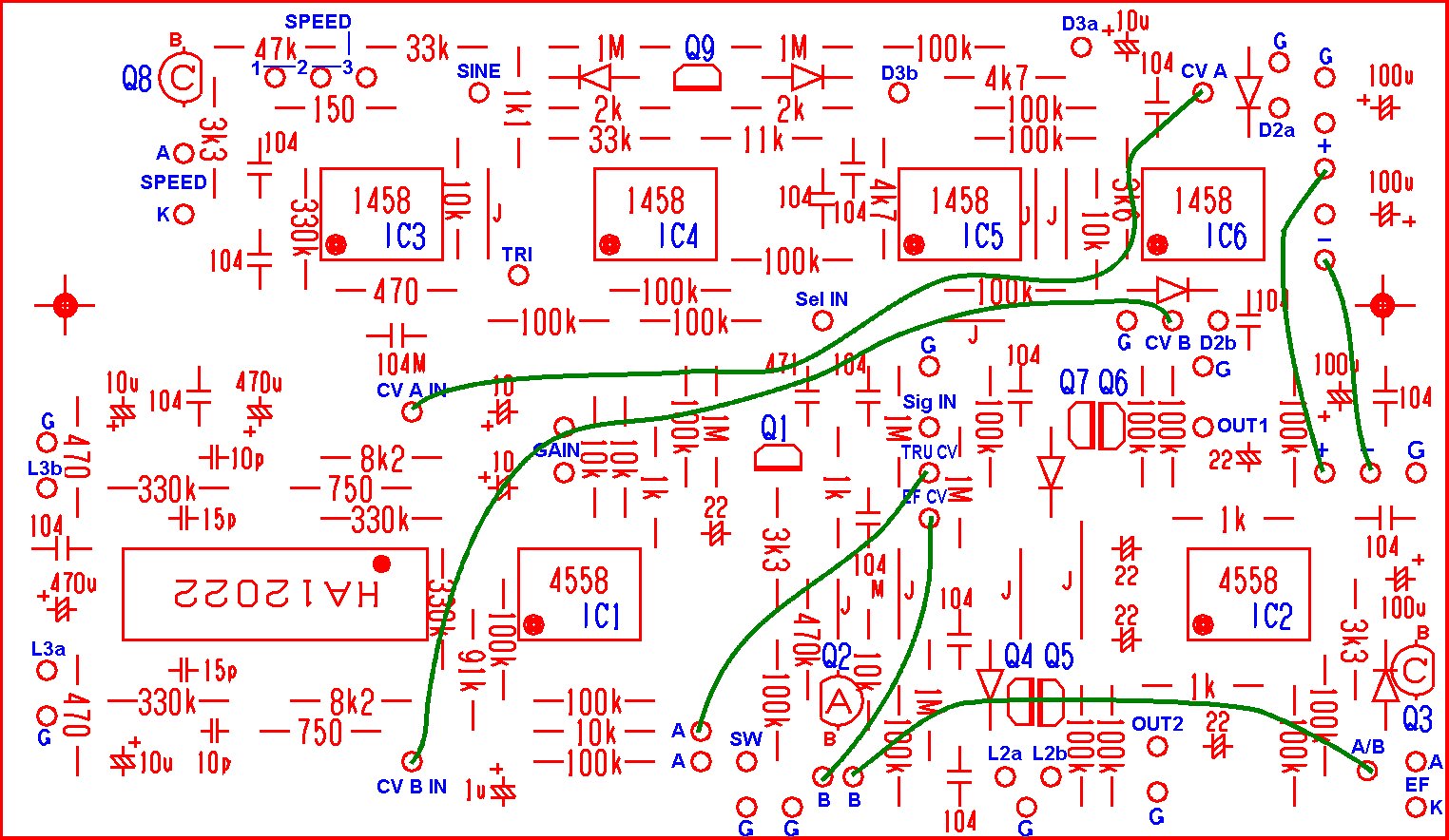

基板パーツレイアウト(主基板) 基板パーツレイアウト(電源)> 主基板長ジャンパ

主基板写真 電源基板写真 主基板テスト結線 主基板テスト結線写真

主基板の配線写真 全体の内部写真

【 ケース関係 】

YM-180加工図* グラフィックベース* パネル文字* 文字入りグラフィック* 完成グラフィック*

以上、すべて300dpiのJPEGです。
*印が付いたファイルは原寸です。(解像度を300dpiにした場合)
ケース関係のファイルは製作手順で、ベースの上に文字を透過で貼り付けて使用します。

回路の定数FIXが面倒な分? データを多量に公開します。

2014年07月26日 Noah's Ark 大塚 明
